МГТС КОНКРИТЕК АС SST 40/16
Система самонарезающих анкеров состоит из пустотелой винтовой штанги, соединительной муфты, анкерной гайки, бурового наконечника, опорной пластины и центратора. Возможно совмещать сверление, заливку цементным раствором и анкеровку в одном процессе. Система самонарезающих анкеров безопасна, эффективна и удобна. Она подходит для битых пород, рыхлого грунта и условий грунта, в которых трудно просверлить отверстия.
Винтовая пустотелая штанга
| Изображение | Размер | Внеш. диаметр, мм | Пред. нагрузка, кН | Раб. нагрузка, кН | Вес, кг/м |
|---|---|---|---|---|---|
 | SST40L | 40 | 539 | 430 | 6,20 |
| SST40S | 40 | 660 | 525 | 7,20 | |
| SST40N | 40 | 539 | 430 | 5,70 | |
| SET40S | 40 | 660 | 525 | 6,80 |
Соединительная муфта
| Изображение | Размер | Внеш. диаметр, мм | Длина, мм | Вес, кг/м | Примечание |
|---|---|---|---|---|---|
 | SST40 | 54 | 140 | 1,09 | с уплотн. кольцом |
| SST40 | 57 | 140 | 1,37 | с уплотн. кольцом | |
| SET40 | 54 | 140 | 1,11 | без уплотн. кольцом | |
| SET40 | 57 | 140 | 1,39 | без уплотн. кольцом |

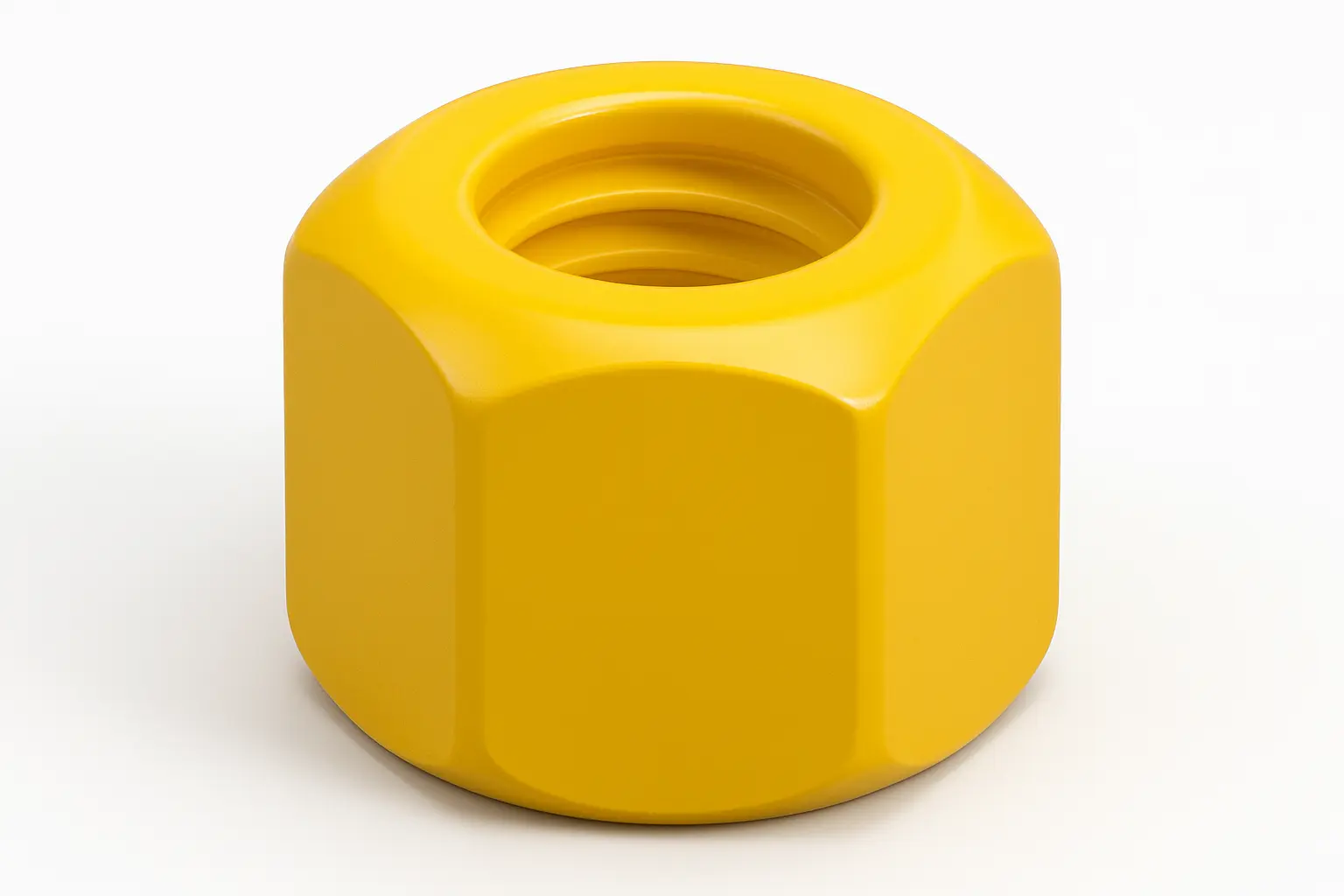

Шестигранная гайка
| Изображение | Размер | Размер ключа, мм | Длина, мм | Вес, кг/м | Примечание |
|---|---|---|---|---|---|
 | SST40 | 65 | 50 | 0,92 | термообработка |
| SET40 | 65 | 50 | 0,92 | - |
Сферическая гайка с буртиком
| Изображение | Размер | Размер ключа, мм | Длина, мм | Вес, кг/м | Примечание |
|---|---|---|---|---|---|
 | SST40 | 65 | 50 | 0,86 | термообработка |
| SET40 | 65 | 50 | 0,86 | - |
Плоская пластина
| Изображение | Размер | Параметры, мм | Толщина, мм | Диаметр отверстия, мм | Вес, кг/м |
|---|---|---|---|---|---|
 | SST40 | 115x115 | 20 | 56 | 1,60 |
| SST40 | 125x125 | 24 | 56 | 2,40 | |
| SST40 | 200x200 | 12 | 56 | 3,28 | |
| SST40 | 200x200 | 30 | 56 | 8,50 |
Центратор
| Изображение | Размер | Внеш. диаметр, мм | Длина, мм | Вес, кг/м |
|---|---|---|---|---|
 | SET40 | 88 | 40 | 0,36 |
Буровые наконечники
| Изображение | Размер | Внеш. диаметр, мм | Применение |
|---|---|---|---|
| EX | |||
 | SST40/100 | 100 | Песок, насыпи, гравий |
| SST40/115 | 115 | Песок, насыпи, гравий | |
| EX(Вентури) | |||
 | SST40/76 | 76 | Песок, насыпи, гравий |
| SST40/90 | 90 | Песок, насыпи, гравий | |
| EXX | |||
 | SST40/76 | 76 | Мягкие осадочные породы, такие как мергели, аргиллиты, алевролиты |
| SST40/90 | 90 | Мягкие осадочные породы, такие как мергели, аргиллиты, алевролиты | |
| SST40/100 | 100 | Мягкие осадочные породы, такие как мергели, аргиллиты, алевролиты | |
| SST40/115 | 115 | Мягкие осадочные породы, такие как мергели, аргиллиты, алевролиты | |
| SST40/130 | 130 | Мягкие осадочные породы, такие как мергели, аргиллиты, алевролиты | |
| SST40/150 | 150 | Мягкие осадочные породы, такие как мергели, аргиллиты, алевролиты | |

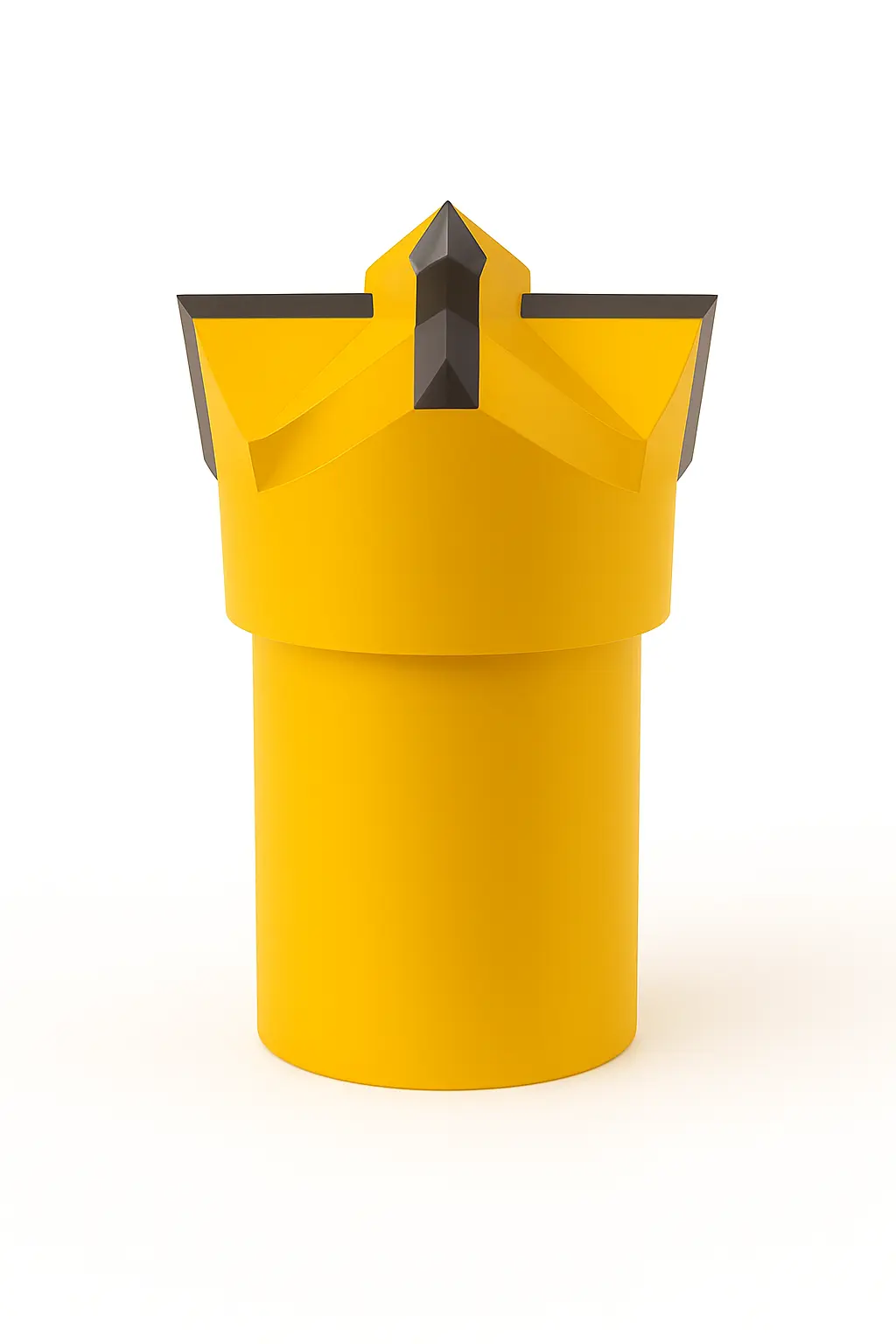

| EXX(Вентури) | |||
 | SST40/76 | 76 | Мягкие осадочные породы, такие как мергели, аргиллиты, алевролиты |
| SST40/90 | 90 | Мягкие осадочные породы, такие как мергели, аргиллиты, алевролиты | |
| SST40/100 | 100 | Мягкие осадочные породы, такие как мергели, аргиллиты, алевролиты | |
| Clay bit | |||
 | SST40/90 | 90 | Глина, мягкая почва, мергель, рыхлый песок или гравий |
| SST40/100 | 100 | Глина, мягкая почва, мергель, рыхлый песок или гравий | |
| SST40/110 | 110 | Глина, мягкая почва, мергель, рыхлый песок или гравий | |
| SST40/115 | 115 | Глина, мягкая почва, мергель, рыхлый песок или гравий | |
| SST40/150 | 150 | Глина, мягкая почва, мергель, рыхлый песок или гравий | |

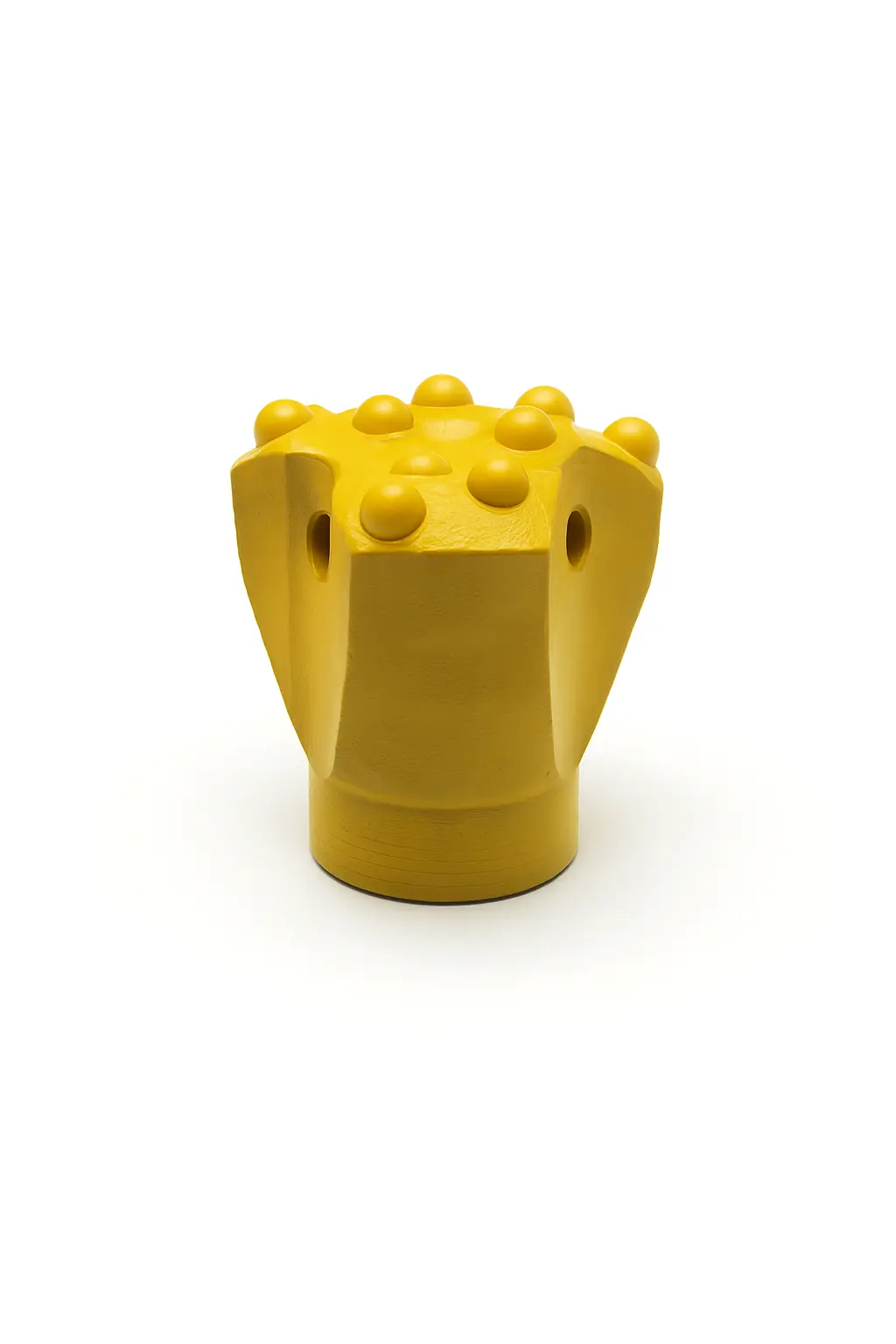

| ES-F | |||
 | SST40/76 | 76 | Гравий, мягкая порода |
| SST40/90 | 90 | Гравий, мягкая порода | |
| ESS-F | |||
 | SST40/64 | 64 | Выветрившаяся порода, каменные стены, щебень |
| SST40/76 | 76 | Выветрившаяся порода, каменные стены, щебень | |
| SST40/90 | 90 | Выветрившаяся порода, каменные стены, щебень | |
| SST40/100 | 100 | Выветрившаяся порода, каменные стены, щебень | |
