Герметизация трещин

1. Технологию герметизации трещины выбирают после определения, является ли трещина активной, то есть открывается и закрывается ли от нагрузок, или пассивной, ширина раскрытия которой не меняется при изменении нагрузок.
2. Трещины, вызванные коррозией арматуры, нельзя ремонтировать методом герметизации или заполнения.

Герметизация пассивных трещин

1. Раскрытие трещины до 2 мм

   Герметизацию трещин в бетонных, железобетонных и каменных конструкциях при ширине раскрытия до 2 мм выполняют по следующей технологии (см. рисунок 1):

   • трещину раскрыть механическим способом на глубину не менее 3 мм;
   • вдоль трещины поверхность очистить металлической щеткой;
   • промыть водой очищенную поверхность и трещину;
   • промазать трещину и поверхность вдоль трещины раствором «КОНКРИТЕК ГИ – 1К»;

   чтобы раствор проник максимально глубоко, направление движения кисти должно быть сначала вдоль трещины, а затем поперек.

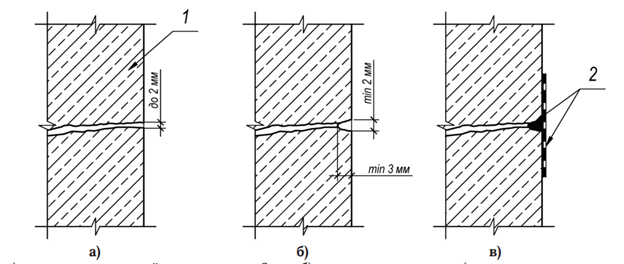

   а) трещина с шириной раскрытия до 2 мм; б) расшивка трещины; в) герметизация трещины
   1 — строительная конструкция; 2 — «КОНКРИТЕК ГИ – 1К»
   Рисунок 1 — Герметизация пассивных трещин при ширине раскрытия до 2 мм

2. Раскрытие трещины более 2 мм

   Герметизацию трещин в бетонных, железобетонных и каменных конструкциях при ширине раскрытия свыше 2 мм выполняют по следующей технологии (см. рисунок 2):

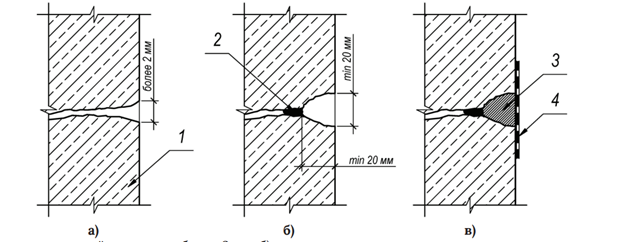

   а) трещина с шириной раскрытия более 2 мм; б) расшивка трещины, заполнение трещины внутри штрабы; в) заполнение и гидроизоляция трещины
   1 — строительная конструкция; 2 — «КОНКРИТЕК ГИ –О», «КОНКРИТЕК ГИ – 1К» или «КОНКРИТЕК ГИ – 2К»; 3 — «КОНКРИТЕК ГИ –Ш» (для «мокрых» трещин) или «КОНКРИТЕК ТТ 500» (для «сухих» трещин); 4 — «КОНКРИТЕК ГИ – 1К» или «КОНКРИТЕК ГИ – 2К»
   Рисунок 2 — Герметизация пассивных трещин при ширине раскрытия свыше 2 мм

   • трещину расшить по всей длине, штраба должна быть на 50 мм длиннее трещины в обе стороны, сечение штрабы должено быть не менее 20х20 мм;
   • края штрабы срубить под прямым углом, поверхность штрабы должна быть шероховатой, гладкие поверхности недопустимы;
   • щтрабу промыть водой под давлением не менее 300 бар;
   • затворить небольшое количество гидроизоляционного материала «КОНКРИТЕК ГИ –О», «КОНКРИТЕК ГИ – 1К» или «КОНКРИТЕК ГИ – 2К»;
   • заполнить трещину внутри штрабы гидроизоляционным раствором при помощи кисти, движение кисти должно быть вдоль трещины;
   • через 2 часа после нанесения гидроизоляционного раствора заполнить штрабу раствором «КОНКРИТЕК ГИ –Ш» для «мокрых» трещин или «КОНКРИТЕК ТТ 500» — для «сухих» трещин;
   • через 3 суток после заполнения штрабы нанести на ее поверхность и на поверхность конструкции гидроизоляцию «КОНКРИТЕК ГИ – 1К» или «КОНКРИТЕК ГИ – 2К» толщиной 4 мм.

Герметизация активных трещин

1. Раскрытие активной трещины до 2 мм

   Герметизацию активных трещин в бетонных, железобетонных и каменных конструкциях при ширине раскрытия до 2 мм выполняют по следующей технологии (см. рисунок 3):

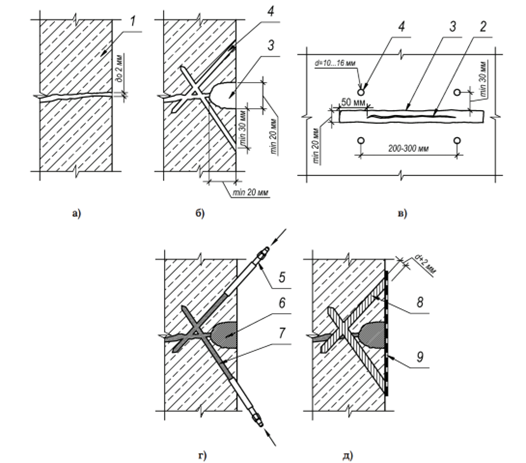

   а) активная трещина; б) удаление разрушенного бетона, сверление шпуров; в) схема сверления шпуров; г) установка пакеров, заполнение штрабы раствором «КОНКРИТЕК ТТ 500», нагнетание полиуретановой смолы; д) сверление отверстий из под пакеров, зачеканка отверстий раствором «КОНКРИТЕК ТТ 500», нанесение гидроизоляции
   1 — строительная конструкция; 2 — трещина; 3 — штраба; 4 — шпуры; 5 — пакеры (инъекторы);
   6 — «КОНКРИТЕК ТТ 500»; 7 — полиуретановая смола «КОНКРИТЕК ГИ – 2 H»; 8 — «КОНКРИТЕК ТТ 500»; 9 — материал «КОНКРИТЕК ГИ – 2К»
   Рисунок 3 — Герметизация активных трещин при ширине раскрытия до 2 мм

   • — трещину расшить по всей длине, длина штрабы должна быть на 50 мм больше трещины в обе стороны, размер штрабы должен быть не менее 20х20 мм;
   • края штрабы срубить под прямым углом, поверхность штрабы должна быть шероховатой, гладкие поверхности недопустимы;
   • на расстоянии не менее 30 мм от края штрабы пробурить отверстия диаметром 10-16 мм для установки пакеров; отверстия бурятся таким образом, чтобы они пересекали трещину в глубине конструкции за выполненной штрабой, расстояние между отверстиями должно быть 200-300 мм;
   • штрабу и отверстия промыть водой под давлением не менее 300 бар;
   • установить пакера в каждое отверстие;
   • заполнить штрабу раствором «КОНКРИТЕК ТТ 500»; если штраба высохла, ее необходимо перед заполнением обильно увлажнить;
   • через 3 суток после заполнением штрабы раствором «КОНКРИТЕК ТТ 500» отверстия через пакеры прокачать полиуретановой смолой «КОНКРИТЕК ГИ – 2 H»;
   • пакеры демонтировать через 2 суток после прокачки;
   • отверстия из-под пакеров пробурить сверлом, диаметр которого на 2 мм больше диаметра отверстия, отверстия промыть водой и зачеканить раствором «КОНКРИТЕК ТТ 500»;
   • через 4 суток после прокачки нанести на поверхность штрабы и на поверхность конструкции, закрывая отверстия из-под пакеров, гидроизоляцию «КОНКРИТЕК ГИ – 2К», армированную стеклосеткой, толщина слоя нанесения должна быть 4 мм

2. Раскрытие активной трещины более 2 мм

   Герметизацию активных трещин в бетонных, железобетонных и каменных конструкциях при ширине раскрытия более 2 мм выполняют по следующей технологии (см. рисунок 4):

   • трещину расшить по всей длине, длина штрабы должна быть на 50 мм больше трещины в обе стороны, размер штрабы должен быть не менее 20х20 мм;
   • края штрабы срубить под прямым углом, поверхность штрабы должна быть шероховатой, гладкие поверхности недопустимы;
   • на расстоянии не менее 30 мм от края штрабы пробурить отверстия диаметром 10-16 мм для установки пакеров; отверстия бурятся таким образом, чтобы они пересекали трещину в глубине конструкции за выполненной штрабой, расстояние между отверстиями должно быть 200-300 мм;
   • штрабу и отверстия промыть водой под давлением не менее 300 бар;
   • установить пакера в каждое отверстие;
   • заполнить штрабу раствором «КОНКРИТЕК ТТ 500» таким образом, чтобы ее наружная поверхность имела небольшой вогнутый радиус;
   • через 3 суток после заполнением штрабы раствором «КОНКРИТЕК ТТ 500» отверстия через пакеры прокачать полиуретановой смолой «КОНКРИТЕК ГИ – 2 H»;
   • пакеры демонтировать через 2 суток после прокачки;
   • отверстия из-под пакеров пробурить сверлом, диаметр которого на 2 мм больше диаметра отверстия, отверстия промыть водой и зачеканить раствором «КОНКРИТЕК ТТ 500»;
   • через 4 суток после прокачки нанести на поверхность штрабы и на поверхность конструкции, закрывая отверстия из-под пакеров, гидроизоляцию «КОНКРИТЕК ГИ – 2К», армированную стеклосеткой, толщина слоя нанесения должна быть 4 мм.

Ремонт трещин, вызванных коррозией арматуры.

1. Трещины, вызванные коррозией арматуры, ремонтировать по технологиям, описанным выше, нельзя.
2. Технология ремонта дефектов, вызванных коррозией арматуры, заключается в следующем (см. рисунок 3.21):
   • определить границы дефекта;
   • бетон, попадающий в границу дефекта, удалить механическим путем при помощи перфоратора с небольшой энергией удара;
   • арматуру вскрыть по длине в обе стороны на 20 мм более, чем видимые границы коррозии, глубина вскрытия бетона должна быть такова, чтобы расстояние между арматурой и бетоном была минимум 20 мм, шероховатость поверхности, подлежащей ремонту, должна составлять минимум 2 мм, гладкие поверхности недопустимы;
   • арматуру очистить от продуктов коррозии при помощи металлической щетки, игольчатого пистолета или пескоструйного аппарата;
   • поверхность дефектного участка очистить водой под давлением при помощи водоструйного аппарата;
   • нанести на арматуру при помощи кисти раствор «КОНКРИТЕК СМ-П»;
   • через 1-2 часа после нанесения раствора «КОНКРИТЕК СМ-П ер» дефект заполнить раствором тиксотропного материала «КОНКРИТЕК ТТ 500».
3. Восстановленную поверхность увлажнять водой в течение 3 суток.
4. Предотвращать воздействие механических нагрузок в период набора прочности ремонтного материала.

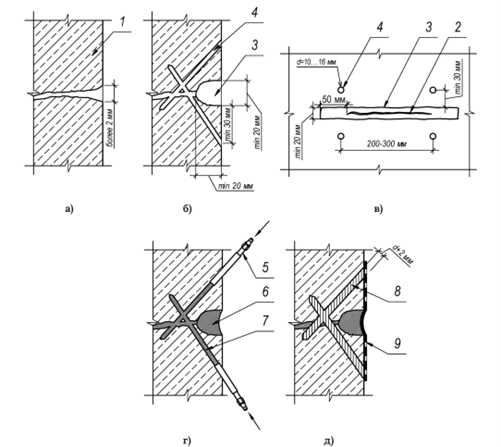

   а) активная трещина; б) удаление разрушенного бетона, сверление шпуров; в) схема сверления шпуров; г) установка пакеров, заполнение штрабы раствором «КОНКРИТЕК ТТ 500», нагнетание полиуретановой смолы; д) сверление отверстий из под пакеров, зачеканка отверстий раствором «КОНКРИТЕК ТТ 500», нанесение гидроизоляции
   1 — строительная конструкция; 2 — трещина; 3 — штраба; 4 — шпуры; 5 — пакеры (инъекторы); 6 — «КОНКРИТЕК ТТ 500»; 7 — полиуретановая смола «КОНКРИТЕК ГИ – 2 H»; 8 — «КОНКРИТЕК ТТ 500»; 9 — материал «КОНКРИТЕК ГИ-2К»
   Рисунок 4 — Герметизация активных трещин при ширине раскрытия свыше 2 мм
