Усиление строительных конструкций

Усиление строительных конструкций методом инъекций.

Одним из способов усиления бетонных, железобетонных, кирпичных и каменных строительных конструкций является метод инъекций. Для инъектирования используется материал «КОНКРИТЕК ИНЖ 600» (см. рисунок 1).

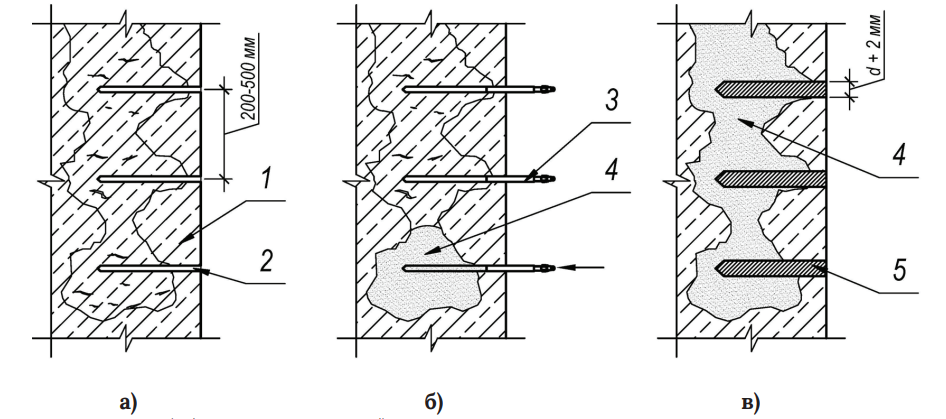

а) бурение шпуров; б) нагнетание инъекционного раствора; в) заделка устьев отверстий пакеров

1 — строительная конструкция с дефектом; 2 — отверстие под пакер; 3 — пакер (инъектор);

4 — «КОНКРИТЕК ИНЖ 600»; 5 — «КОНКРИТЕК ТТ 500»

Рисунок 1 — Усиление строительных конструкций методом инъекций

Для нагнетания растворной смеси необходимо использовать специальное оборудование для инъекционных работ или растворонасосы с рабочим давлением не более 10 атм.

Технология усиления строительных конструкций предусматривает последовательное выполнение следующих операций:

• определение мест для бурения шпуров (отверстий);
• сверление шпуров;
• промывка шпуров водой;
• установка пакеров (инъекторов);
• приготовление инъекционного раствора;
• нагнетание инъекционного раствора;
• заделка отверстий пакеров.

Для равномерного усиления строительной конструкции сверление шпуров следует проводить с определенным шагом.

Схему расположения шпуров определяют проектом и, как правило, она должна находиться в пределах 200-500 мм. Шпуры диаметром 16-32 мм сверлят ручным электроинструментом под прямым углом или небольшим углом в 10-20°. Глубина шпура должна быть на 50-70 мм меньше толщины конструкции.

Перед установкой инъекторов шпуры необходимо промыть водой и продуть сжатым воздухом.

Запрещается инъектировать материал «КОНКРИТЕК ИНЖ 600» в трещины, через которые идет активная фильтрация воды и в замерзшие конструкции.

Запрещается применение смеси после 40 минут с момента ее приготовления, то есть после начала твердения.

Инъектировать следует начинать с нижнего пакера, последовательно передвигаясь от одного к другому без пропусков, не допуская выхода состава через соседний.

Нагнетание раствора через пакер производят до полного отказа подачи раствора.

При отказе подачи раствора осуществляют опрессовку пакера (выдерживание под давлением) в течении 2-3 минут. Если давление не падает, то следует перекрыть ниппель, сбросить давление и отсоединить быстросъемное соединение. По прошествии 60 минут после инъецирования первого пакера производят проверку вытекания раствора через колпачок. Если раствор не вытекает, пакер можно вынуть из полости шпура.

Полость шпура из-под инъектора тампонируют ремонтным материалом «КОНКРИТЕК ТТ 500». Инъекционное оборудование очистить от остатков раствора согласно инструкции.

Усиление строительных конструкций методом увеличения сечения.

Наиболее распространенным способом усиления конструкций является увеличение сечений путем устройства всесторонних обойм или односторонним наращиванием. Этот способ позволяет получить значительное увеличение несущей способности как целых, так и сильно поврежденных элементов конструкций.
Усиление строительных конструкций методом увеличения сечения следует выполнять бетонированием, используя литьевые материалы (см. рисунки 2-5) или торкретированием (см. рисунки 6 и 7).

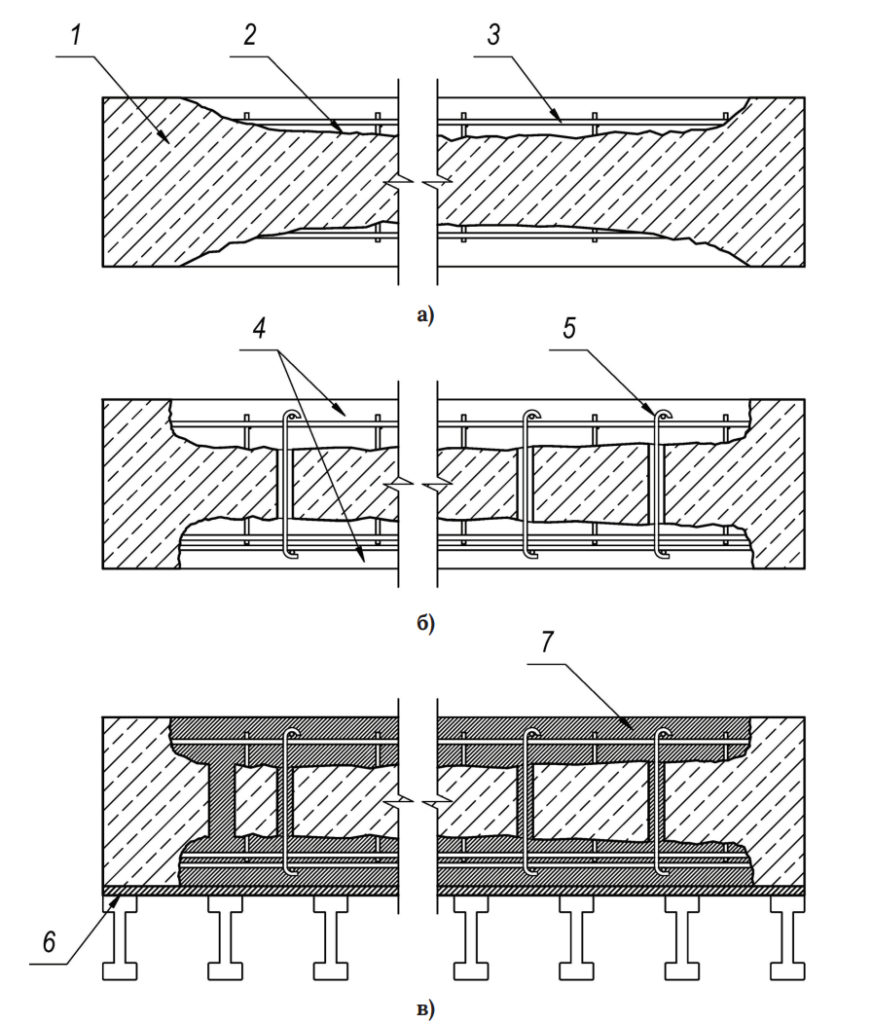

а) ребристая плита перекрытия с дефектом; б) удаление бетона вокруг арматуры, установка дополнительной арматуры и опалубки; в) заливка литьевого материала

1 — ребристая плита перекрытия; 2 — старый раствор; 3 — оголенная арматура;

4 — дополнительное армирование; 5 — опалубка; 6 — «КОНКРИТЕК ЛТ 600»

Рисунок 2 — Ремонт и усиление ребристой плиты методом бетонирования

а) удаление бетона вокруг арматуры, установка дополнительной арматуры;

б) установка опалубки, заливка литьевого материала

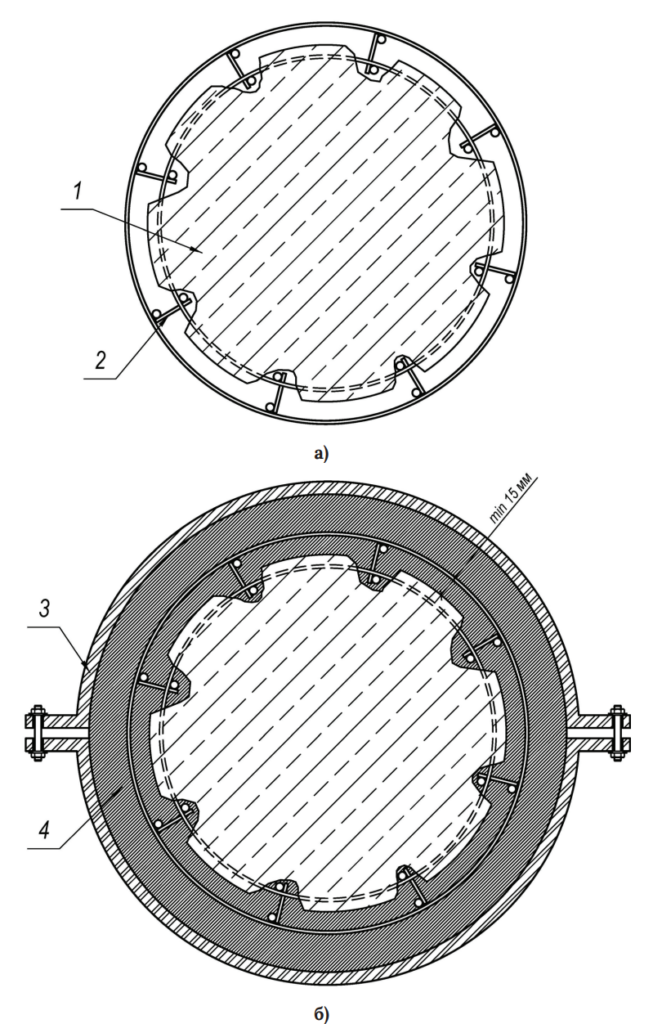

1 — железобетонная колонна; 2 — новый армокаркас, связанный со старым;

3 — опалубка; 4 — «КОНКРИТЕК ЛТ 600»

Рисунок 3 — Ремонт и усиление колонны методом бетонирования

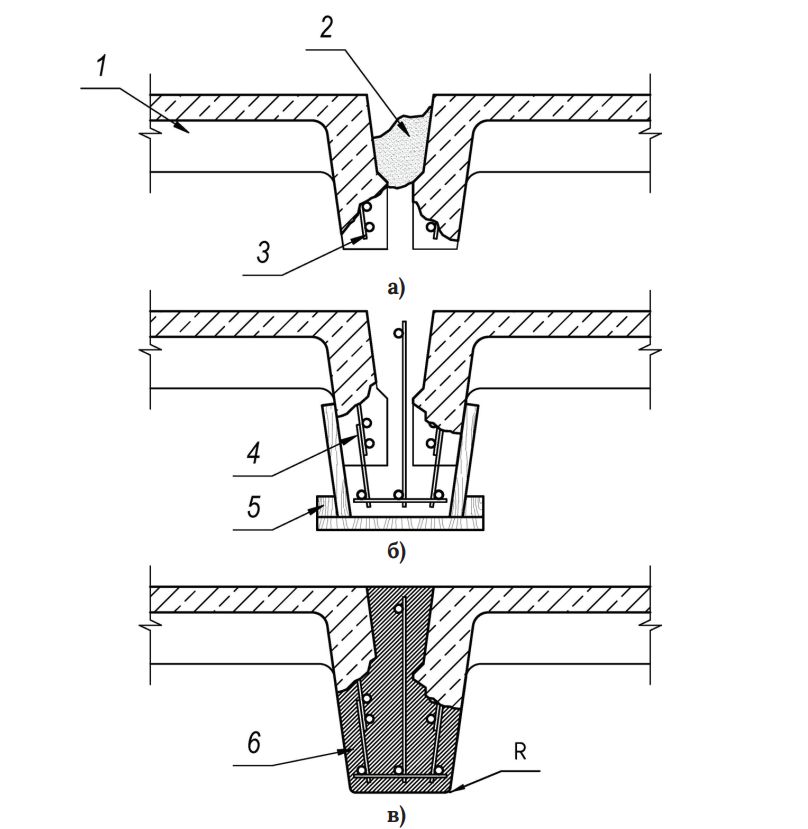

а) плита перекрытия с дефектом; б) удаление дефектного бетона, установка дополнительной арматуры; в) установка опалубки, заливка литьевого материала

1 — монолитная плита перекрытия; 2 — зона дефекта, не соответствует проектной прочности (промороженный бетон); 3 — оголенная арматура; 4 — удаление дефектного бетона; 5 — новый армокаркас, связанный со старым; 6 — опалубка; 7 — «КОНКРИТЕК ЛТ 600»

Рисунок 4 — Ремонт и усиление монолитной плиты перекрытия методом бетонирования

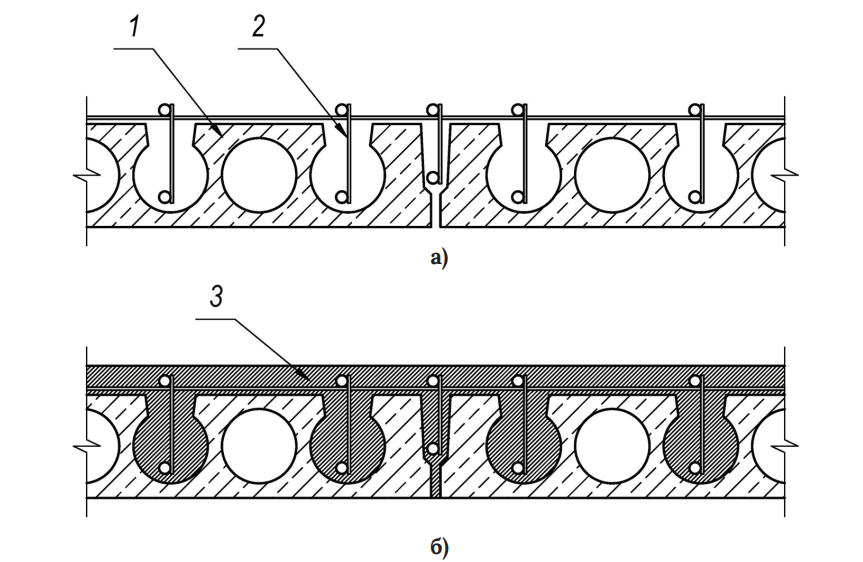

а) удаление бетона вокруг арматуры, установка дополнительной арматуры;

б) заливка литьевого материала

1 — многопустотная плита перекрытия; 2 — дополнительное армирование;

3 — «КОНКРИТЕК ЛТ 600»

Рисунок 5 — Ремонт и усиление многопустотной плиты методом бетонирования

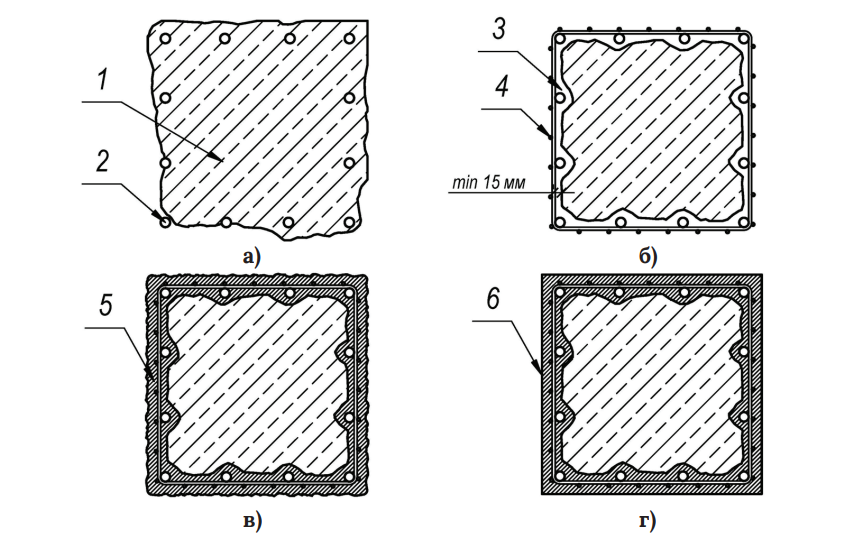

а) колонна с дефектом; б) удаление бетона вокруг арматуры, установка дополнительной арматуры; в) торкретирование; г) выравнивание поверхности

1 — колонна; 2 — существующая арматура; 3 — удаление рыхлого основания;

4 — дополнительное армирование (металлическая сетка); 5 — «КОНКРИТЕК ТК-С» или «КОНКРИТЕК ТК-М»; 6 — выравнивание поверхности материалом

«КОНКРИТЕК ТТ 400 М»

Рисунок 6 — Ремонт и усиление колонны методом торкретирования

а) удаление бетона вокруг арматуры, установка дополнительной арматуры;

б) торкретирование

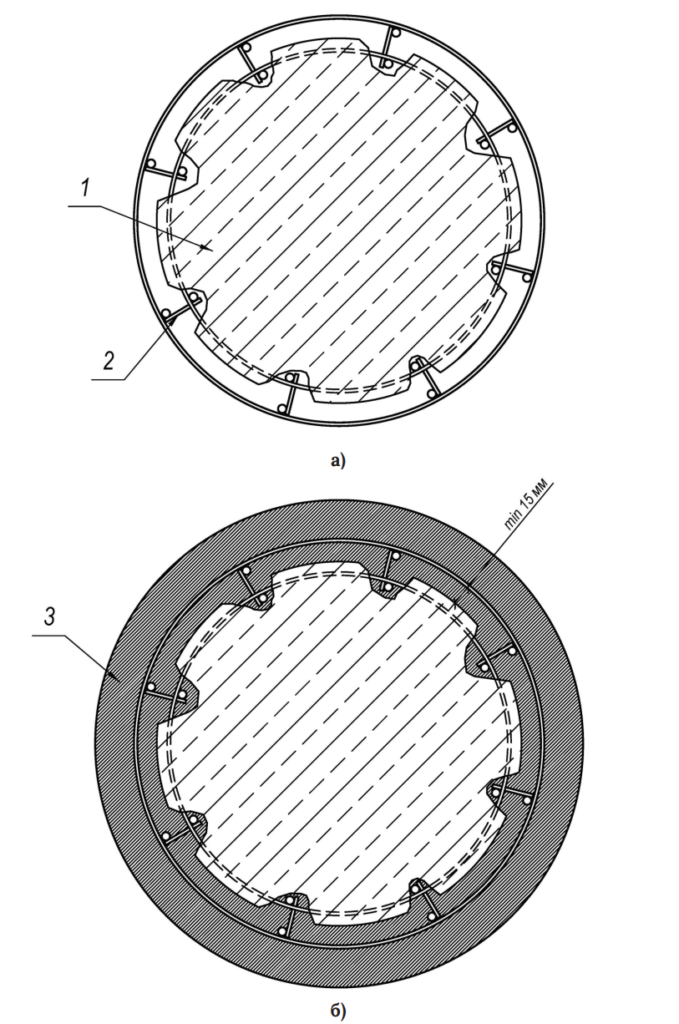

1 — железобетонная колонна; 2 — новый армокаркас, связанный со старым;

3 — «КОНКРИТЕК ТК-С» или «КОНКРИТЕК ТК-М»

Рисунок 7 — Ремонт и усиление колонны методом торкретирования
